با پیشرفت تکنولوژی و توسعه دستگاه های الکترونیکی هوشمند و البته پر کاربرد شدن آنها در زندگی روزمره انسان ها، انتظاراتی هم برای کاربران به وجود آمده است. انتظاراتی شبیه مقاوم بودن در برابر آب و گرد غبار از مهم ترین آنهاست. از این رو، کمیسیون بین المللی الکترونیک (IEC)، استاندارد هایی را برای شرکت های سازنده وسایل الکترونیک تعریف کرده است. یکی از این استاندارد ها، استاندارد جهانی IP است.

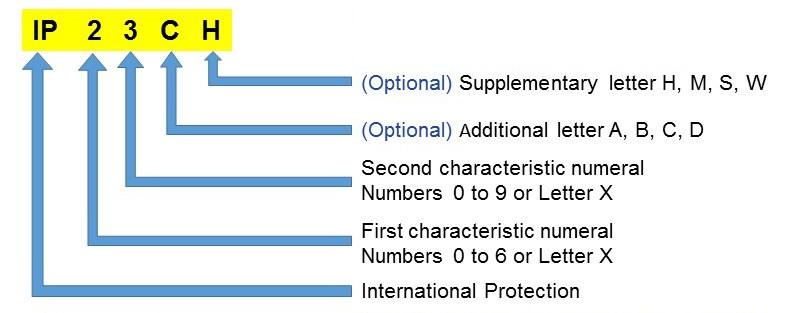

گواهی IP یا کد محافظت بین المللی، مخفف کلمات “Ingress Protection” به معنی «محافظت در برابر نفوذ» است. گواهی IP بیان گر میزان محافظت دستگاه در برابر گرد و غبار و آب است. در سمت راست این گواهی پنج کاراکتر دیگر قرار میگیرد که جزئیات گواهی را برای کالای مورد نظر تعریف می کند. در این گواهی، ذکر دو کاراکتر اول اجباری و سه کاراکتر آخر اختیاری هستند. البته یکی از سه کاراکتر آخر اینروزها دیگر در این گواهی استفاده نمی شود. در ادامه توضیحات بیشتری خواهیم داد.

بعد از IP ابتدا دو کاراکتر عددی قرار گرفته است. کاراکتر اول (دهگان) معرف میزان مقاومت در برابر جامدات و غبار است. در این کاراکتر، اعداد ۰ تا ۶ استفاده می شوند. بدین صورت که ۰ به این معناست که دستگاه هیچ گونه مقاومتی در برابر نفوذ جامدات و گرد و غبار ندارد و عدد ۶ به معنای محافظت کامل دستگاه در برابر هرگونه جامدات و غبار می باشد.

کاراکتر دوم (یکان) میزان مقاومت دستگاه در برابر مایعات را نشان می دهد. این کاراکتر نیز عددی است و از ۰ تا ۹ دسته بندی می شود. سنجش محافظت در برابر مایعات نیز مانند جامدات دسته بندی شده؛ بدین صورت که عدد ۰ به معنای عدم مقاومت دستگاه در برابر نفوظ هر گونه مایعات است و عدد ۹ بیانگر محافظت کامل در برابر مایعات، فشار و عمق بالا و مایعات با دمای بالا است.

سه کاراکتر اختیاری دیگر در ادامه تعریف شده که یکی برای محافظت از کاربر در برابر دسترسی به قطعات خطرناک یا حساس با قسمت های مختلف بدن (که با حروف A,B,C,D )؛ یکی برای محافظت از دستگاه در برابر شرایط خاص مانند ولتاژ بالا یا شرایط آب و هوایی (که با حروف H,M,S,W تعریف می شوند) و دیگری معرف میزان مقاومت دستگاه در برابر ضربات مکانیکی است که البته این مورد در این استاندارد حذف شده است و دیگر استفاده نمی شود.

در تلفن های همراه، این استاندارد فقط با دو کاراکتر عددی اول بیان میشود و کاراکتر های اختیاری مورد استفاده نیست.

در جدول های زیر، جزئیات این استاندارد ها ذکر شده است:

کاراکتر مکمل محافظت های دیگر	کاراکتر فرعی محافظت های دیگر	سومین کاراکتر مقاومت در برابر ضربه مکانیکی	دومین کاراکتر محافظت در برابر مایعات	اولین کاراکتر محافظت از ذرات جامدات	حروف کد
تک حرفی H,M,S,W	تک حرفی A,B,C,D	تک عددی از ۰ تا ۹	تک عددی از ۰ تا ۹ یا حرف X	تک عددی از ۰ تا ۶ یا حرف X	IP محافظت بین المللی
اختیاری	اختیاری	حذف شده	اجباری	اجباری	اجباری

• کاراکتر عددی اول بیانگر میزان مقاومت دستگاه در برابر نفوذ جامدات و گرد و غبار است:

شرح	مقاوم در برابر	عدد مقیاس
به این معناست که هیچ اطلاعاتی برای تعیین میزان مقاومت در دسترس نیست	—————–	X
عدم مقاومت در برابر تماس و ورود اشیاء	—————–	۰
محافظت از سطح بدن مانند دست ها ولی محافظتی در برابر تماس عمدی وجود ندارد	۵۰ میلی متر	۱
انگشت ها و اشیاء مشابه و هم اندازه	۱۲.۵ میلی متر	۲
اشیاء ، ابزار، سیم های ضخیم و غیره	۲.۵ میلی متر	۳
بیشتر سیم ها ، پیچ های باریک ، مورچه های بزرگ و غیره	۱ میلی متر	۴
از ورود گرد و غبار به طور کامل جلوگیری نمی شود ، فقط در حدی که در عملکرد مطلوب اجزای داخلی، تداخل ایجاد نکند	گرد و غبار درشت	۵
عدم نفوذ هیچ گونه گرد و غبار، محافظت کامل در برابر تماس و نفوذ، باید یک پوسته داشته باشد، تست مقاومت بر اساس جریان هوا تا هشت ساعت	گرد و غبار ریز	۶

• کاراکتر عددی دوم بیانگر میزان مقاومت در برابر نفوذ مایعات:

جزئیات	مؤثر در برابر	مقاوم در برابر	عدد مقیاس
به این معناست که هیچ اطلاعاتی برای تعیین میزان مقاومت در دسترس نیست	———————	—————————–	X
هیچ محافظتی در برابر نفوذ آب وجود ندارد	———————	هیچ	۰
مدت زمان آزمون: ۱۰ دقیقه آب معادل ۱ میلی متر (۰.۰۳۹ اینچ) باران در دقیقه	چکیدن قطره (چکیدن عمودی قطرات)	چکه آب ، قطره	۱
مدت زمان آزمون: ۲.۵ دقیقه برای هر جهت شیب (۱۰ دقیقه در کل) آب معادل ۳ میلی متر (۰.۱۲ اینچ) بارندگی در دقیقه	هنگامی که قطرات آب عمودی روی دستگاه با زاویه ۱۵ درجه میچکد	چکیدن قطرات آب در زاویه ۱۵ درجه	۲
برای نازل اسپری: مدت زمان آزمون: ۱ دقیقه در متر مربع حداقل ۵ دقیقه حجم آب: ۱۰ لیتر در دقیقه (۰.۰۳۷ ایمپال در ثانیه) فشار: ۵۰-۱۵۰ کیلو پاسکال (۷.۳-۲۱.۸ psi)	آبی که به صورت اسپری در زاویه عمود تا زاویه ۶۰ درجه روی دستگاه سقوط کند	آب پاشیدن (اسپری آب)	۳
لوله نوسان: مدت زمان آزمایش: ۱۰ دقیقه ، یا نازل اسپری (همان نازل اسپری IPX3 با محافظ برداشته شده)	پاشیدن و اسپری آب از هر جهت بدون ضرر	پاشیدن آب، قطرات باران	۴
مدت زمان آزمون: ۱ دقیقه در هر متر مربع حداقل ۳ دقیقه حجم آب: ۱۲.۵ لیتر در دقیقه فشار: ۳۰ کیلو پاسکال (۴.۴ psi) در فاصله ۳ متر (۹.۸ فوت)	آبی که توسط یک نازل (۶.۳ میلی متر (۰.۲۵ اینچ)) در برابر دستگاه از هر جهت پاشیده می شود ، هیچ اثر مضر ندارد	جت های آب پاش	۵
مدت زمان آزمون: ۱ دقیقه در هر متر مربع حداقل ۳ دقیقه حجم آب: ۱۰۰ لیتر در دقیقه (۰.۳۷ ایمپال در ثانیه) فشار: ۱۰۰ کیلو پاسکال (۱۵ psi) در فاصله ۳ متر (۹.۸ فوت)	آبی که از هر جهت در جت های قدرتمند (۱۲.۵ میلی متر (۰.۴۹ اینچ)) در برابر دستگاه قرار می گیرد ، هیچ اثر مضر ندارد	جت های آب پاش قوی	۶
مدت زمان آزمون: حداقل ۳ دقیقه [نیاز به ذکر منبع] حجم آب: ۷۵ لیتر در دقیقه (۰.۲۷ impgal / s) فشار: ۱۰۰۰ kPa (150 psi) در فاصله ۳ متر (۹.۸ فوت)	آبی که در جت های قدرتمند (۶.۳ میلی متر (۰.۲۵ اینچ) نازل) در برابر محفظه از هر جهت و تحت فشار افزایش می یابد ، هیچ اثر مضر نخواهد داشت. در DIN 40050 وجود دارد و نه در IEC 60529	جت های آب با افزایش فشار	۶k
مدت زمان آزمون: ۳۰ دقیقه پایین ترین نقطه در ۱۰۰۰ میلی متر (۳۹ اینچ) زیر سطح آب یا بالاترین نقطه ۱۵۰ میلی متر (۵.۹ اینچ) زیر سطح ، هر کدام که عمیق تر باشد ، آزمایش شده است	محافظت از ورود آب به دستگاه هنگام غوطه ور شدن در آب تحت شرایط تعریف شده فشار و زمان (تا ۱ متر (۳ فوت ۳ اینچ) از غوطه وری)	غوطه ور شدن درآب تا عمق یک متر	۷
مدت زمان آزمون: توافق با سازنده عمق مشخص شده توسط سازنده ، به طور کلی تا ۳ متر (۹.۸ فوت)	این تجهیزات برای غوطه وری مداوم در آب در شرایطی مناسب است که توسط سازنده مشخص شود. با این حال ، با وجود انواع خاصی از تجهیزات ، این می تواند به معنای ورود به آب باشد اما فقط به گونه ای که هیچ اثر مضر نداشته باشد. انتظار می رود عمق و مدت زمان آزمایش بیش از IPx7 باشد و سایر اثرات زیست محیطی مانند دما قبل از غوطه وری ممکن است اضافه شود.	غوطه ور شدن درآب تا عمق یک متر یا بیشتر	۸
مدت زمان آزمون: ثابت: ۳۰ ثانیه. در هر ۴ زاویه (۲ دقیقه در کل) ، آزاد: ۱ دقیقه در متر مربع ، ۳ دقیقه. کمترین حجم آب: ۱۴-۱۶ لیتر در دقیقه (۰.۰۵۱-۰.۰۵۹ ایمپال در ثانیه) فشار: ۸-۱۰ مگاپاسکال (۸۰-۱۰۰ بار) در فاصله ۰.۱۰-۰.۱۵ متر (۳.۹ در-۵.۹ اینچ) دمای آب: ۸۰ درجه سانتیگراد ( ۱۷۶ درجه فارنهایت)	محافظت در برابر اشپری پرفشار و دمای بالا نمونه های کوچکتر ، از ۴ زاویه خاص ، به آرامی روی یک صفحه چرخان می چرخند. نمونه های بزرگتر هنگام استفاده در موقعیت مورد نظر نصب می شوند ، نیازی به چرخش صفحه نیست و حداقل ۳ دقیقه در فاصله ۰.۱۵-۰.۲ متر (۵.۹ در ۷.۹ اینچ) به صورت آزاد آزمایش می شوند. الزامات خاص نازل آزمایش در شکل های ۷ ، ۸ و ۹ IEC (یا EN) 60529 نشان داده شده است. این آزمون در IEC 60529 به عنوان IPx9 مشخص شده است.	جت آب قدرتمند با دمای بالا	۹

• کاراکتر فرعی حروفی بیانگر محافظت کاربر از تماس با قسمت های حساس و خطرناک است

حرف	معنا
A	پشت دست
B	انگشتان
C	ابزار
D	سیم

• کاراکتر های مکمل حروفی بیانگر محافظت دستگاه در شرایط خاص است

حرف	معنا
H	دستگاه ولتاژ بالا
M	حرکت در حین آزمایش آب
S	هنگام آزمایش آب ثابت است
W	شرایط آب و هوایی
